蓝桥杯第十二届省赛单片机真题(第一场)

一、题目概述

基于 STC15F2K60S2 单片机（12MHz），实现一个 DS18B20温度采集与DAC输出系统，包含：

DS18B20 温度采集与显示
温度参数设置（整数，默认25°C）
两种 DAC 输出模式（S5切换）
PCF8591 AD回读DAC输出电压
LED 指示当前模式/界面

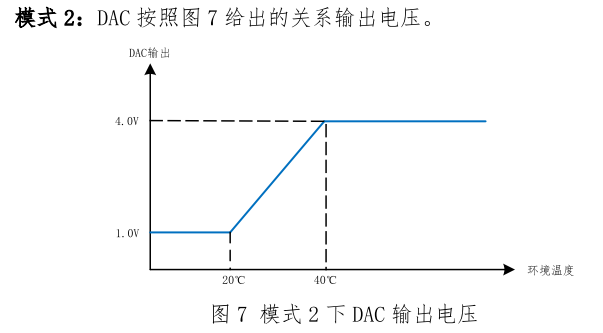

题目示意图

二、功能模块实现

2.1 数码管显示（3个界面，S4 切换）

界面	首位标识	显示内容	格式
0	`C` (11)	实时温度	`C XX.XX`
1	`P` (12)	温度参数设置	`P XX`
2	`A` (13)	DAC输出电压回读	`A X.XX`

2.2 按键功能

按键	功能	有效界面
S4	切换界面(0→1→2→0)	全局
S5	切换DAC模式(模式1↔模式2)	全局
S8	温度参数-1	界面1(参数设置)
S9	温度参数+1	界面1(参数设置)

关键逻辑：退出参数设置界面时温度参数才生效。

2.3 DAC输出模式

模式	规则
模式1	T < 参数 → 0V；T >= 参数 → 5V
模式2	T ≤ 20°C → 1.0V；20~~40°C线性1.0~~4.0V；T ≥ 40°C → 4.0V

2.4 LED 指示

LED	条件
L1	模式1
L2	温度显示界面
L3	参数设置界面
L4	DAC输出界面

三、踩坑记录（重点）

踩坑1：模式2线性插值 — 整数除法导致精度丢失

错误代码：

1
2


Da_1000x = 1000 + 3*(Temperature_100x - 2000) / 2;  // 电压×1000
Da_Write(Da_1000x / 1000 % 10 * 51);                 // 转DAC值

问题： Da_1000x / 1000 是整数除法，直接截断小数部分。

例如 T=30°C：Da_1000x = 2500，2500 / 1000 = 2（丢掉了0.5），2 * 51 = 102（≈2.0V），实际应输出2.5V（DAC=127）。

修复： 不要先算电压再转DAC，而是直接计算DAC值，把乘法放在除法前面：

1
2


DAC_data = 51 + (unsigned long)(Temperature_100x - 2000) * 153 / 2000;
Da_Write(DAC_data);

公式推导：

1
2
3
4
5


V = 1.0 + (T - 20) × 3.0 / 20.0
DAC = V × 51 = 51 + (T - 20) × 153 / 20

用 Temperature_100x 替换 T（放大100倍）：
DAC = 51 + (Temperature_100x - 2000) × 153 / 2000

教训：整数运算中，乘法放前面、除法放后面，避免中间过程被截断丢失精度。

踩坑2：模式2线性插值 — 中间乘法溢出

问题代码：

1

DAC_data = 51 + (Temperature_100x - 2000) * 153 / 2000;

问题： (Temperature_100x - 2000) * 153 最大值为 1999 × 153 = 305,847，而 unsigned int 最大值为 65,535，溢出。

修复： 在乘法之前将其中一个操作数强转为 unsigned long（32位）：

1

DAC_data = 51 + (unsigned long)(Temperature_100x - 2000) * 153 / 2000;

原理： C语言规则 — 两个操作数类型不同时，窄类型自动提升为宽类型。unsigned long × int → 整个乘法在32位下进行。

注意转换位置：

1
2
3
4
5


// 正确：先转再乘，乘法在32位下进行
(unsigned long)(Temperature_100x - 2000) * 153

// 错误：先乘后转，括号内乘法仍在16位下溢出，转了也救不回来
(unsigned long)((Temperature_100x - 2000) * 153)

教训：中间产物的类型由参与运算的操作数中最宽的类型决定。类型转换必须放在溢出发生之前（乘法之前），而不是之后。

踩坑3：模式2分支不完整 — 缺少 T ≥ 40°C 和边界条件

错误代码：

1
2
3
4
5
6


if(Temperature_100x < 2000) Da_Write(1 * 51);
if((Temperature_100x > 2000) && (Temperature_100x < 4000))
{
    // 线性区间...
}
// 缺少 T >= 40°C 的分支！

问题：

T ≥ 40°C 时没有任何输出，DAC保持上次的值
T = 20°C（恰好2000）时，< 2000 和 > 2000 都不匹配，落入空白区

修复： 用 if-else if-else 三段互斥结构，边界用 <= 和 >=：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14


if(Temperature_100x <= 2000)
{
    Da_Write(51);        // T ≤ 20°C：1.0V
}
else if(Temperature_100x >= 4000)
{
    Da_Write(204);       // T ≥ 40°C：4.0V
}
else
{
    // 20°C < T < 40°C：线性插值
    DAC_data = 51 + (unsigned long)(Temperature_100x - 2000) * 153 / 2000;
    Da_Write((unsigned char)DAC_data);
}

教训：分段函数必须用 if-else if-else 保证互斥且无遗漏，边界值要明确归属。

四、核心知识点：线性插值在单片机中的实现

4.1 数学公式

已知两端点 (T_A, V_A) 和 (T_B, V_B)，求中间任意点：

1

V = V_A + (T - T_A) × (V_B - V_A) / (T_B - T_A)

本题：(20°C, 1.0V) → (40°C, 4.0V)

1

V = 1.0 + (T - 20) × 3.0 / 20.0

4.2 单片机整数化三步法

第一步：目标量直接化 不要先算电压再转DAC，直接算最终需要的DAC值：

1

DAC = V × 51 = 51 + (T - 20) × 153 / 20

第二步：变量放大对齐 代码中温度放大了100倍，分母同步放大：

1

DAC = 51 + (T_100x - 2000) × 153 / 2000

第三步：防溢出类型提升 中间产物最大 305,847 > 65,535，在乘法前强转32位：

1

DAC = 51 + (unsigned long)(T_100x - 2000) * 153 / 2000;

4.3 验证表

温度	T_100x	DAC计算	DAC值	电压
20°C	2000	≤2000 → 51	51	1.0V
25°C	2500	51+500×153/2000	89	1.75V
30°C	3000	51+1000×153/2000	127	2.49V
35°C	3500	51+1500×153/2000	165	3.24V
40°C	4000	≥4000 → 204	204	4.0V

五、通用经验总结

编号	经验	适用场景
1	整数运算中先乘后除，避免中间截断丢精度	所有需要保留精度的整数计算
2	中间产物可能溢出时，在乘法之前强转宽类型	`unsigned int` 乘积 > 65535 的场景
3	类型转换位置决定一切：转在括号外 vs 括号内效果完全不同	所有涉及类型提升的表达式
4	分段函数用 `if-else if-else`，边界用 `<=`/`>=` 明确归属	DAC分段输出、阈值判断
5	线性插值单片机实现：直接算目标量 → 变量放大对齐 → 防溢出提升	PCF8591 DAC、PWM占空比等线性映射
